DZH生物質系列蒸汽、熱水鍋爐
360°XR展示

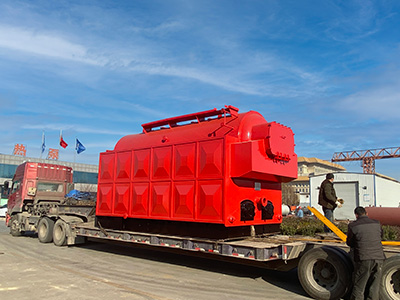

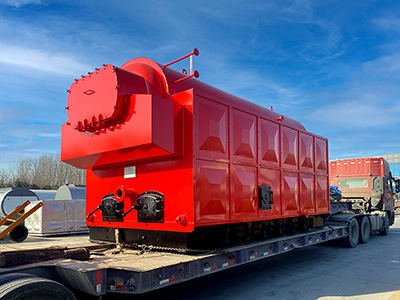

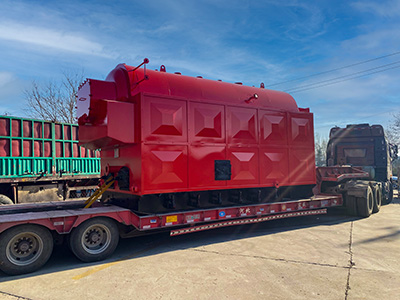

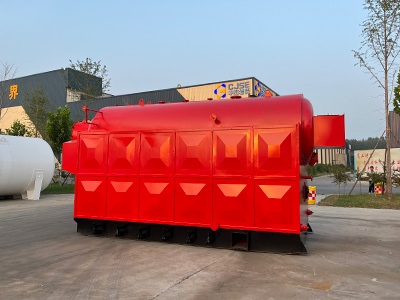

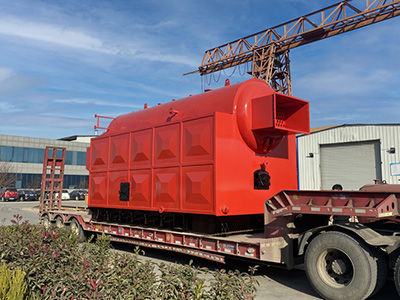

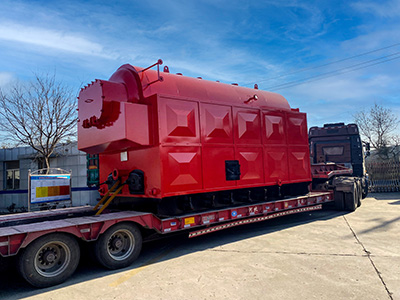

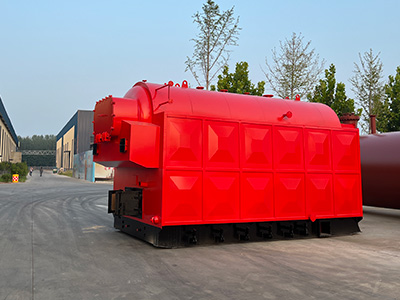

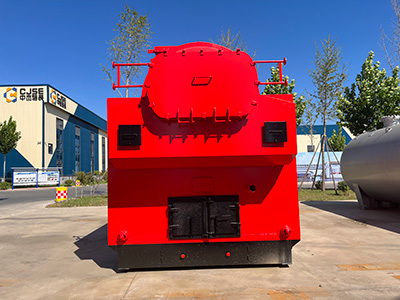

DZH生物質系列蒸汽、熱水鍋爐

燃料:農作物秸稈、樹皮、木屑煤等生物質
壓力等級:≤2.5MPa
規格:蒸汽鍋爐:4~35T/h
熱水鍋爐:1.4~14MW
應用行業:蒸汽鍋爐:廣泛應用于各種工業行業,比如紡織、化工、造紙、機械、食品、農產品加工工業等。
熱水鍋爐:廣泛用于酒店、學校、賓館、小區等企事業單位的采暖、洗浴和生活熱水等

相關案例

產品詳情



產品簡介

工作壓力:1 - 2.5 Mpa

工作溫度:184-350度

容量:4 - 35 t/h

燃料:生物質成型顆粒、碎木片、玉米芯、木屑

應用行業:供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院。



性能特點

各規格鍋爐熱效率均>82%,高于國家標準要求。

簡化水循環回路后,減少了水循環流動阻力,提高了上升管內流速;對于熱水鍋爐在水循環流動阻力較大的左、右水冷壁加裝回水引射裝置。提高了水循環的可靠性,保證鍋爐安全、穩定運行。

布置足夠的受熱面,使燃料燃燒放出的熱量能夠充分被受熱面吸收后傳遞給工作介質,排煙溫度低于160℃。

合理布置前、后拱,提高爐膛溫度的同時,加強煙氣在高溫區的擾動,減少了化學不完全燃燒損失和飛灰損失。



工作原理

大塊爐排片或鱗片式爐排片,并保證有足夠的爐排有效面積,在提高爐排運行可靠性的同時,保證燃料充分燃燼。

  采用雙側進風,單獨風室,單獨調節,燃燒穩定,運行可靠。在爐膛出口設置煙塵慣性分離裝置,使鍋爐原始排塵濃度低于1800mg/Nm3,配合高效多管除塵器、布袋除塵器,鍋爐煙氣排放滿足國家一類地區要求。


內部結構



聚焦綠色能源行業,為不同行業提供解決方案。

技術參數



聚焦綠色能源行業,為不同行業提供解決方案。


項目/型號

DZH1-0.7-SCI

DZH1-1.25-SCI

DZH2-1.0-SCI

DZH2-1.25-SCI

DZH4-1.0-SCI

DZH4-1.25-SCI

額定蒸發量t/h

1

1

2

2

4

4

額定工作壓力MPa

0.7

1.25

1

1.25

1

1.25

給水溫度

20

20

20

20

20

20

額定蒸汽溫度

171

193

184

193

184

193

本體換熱面積㎡

25.7

25.7

51

51

78.8

78.8

省煤器換熱面積㎡

26.16

26.16

26.16

26.16

78.48

78.48

設計燃料

sCI

sCI

sCI

sCI

sCI

sCI

設計熱效率%

83.27

81.54

84.59

84.38

82.82

80.83

排煙溫度

132.9

148.2

139.7

144.5

139.4

149.8

運輸尺寸

4.1×2,2×3.0

5.1×2.25×3.05

5.05×2.5×3.2

5.05×2.5×3.2

5.5×2.75×3.355

5.5×2.8×3.4

最大件運輸重量t

9

9.61

12.5

13

14.3

14.8

主汽閥規格

DN50

DN50

DN80

DN80

DN100

DN100

給水閥規格

DN40

DN40

DN40

DN40

DN40

DN40

排污閥規格數量

DN40×6

DN40×6

DN40×6

DN40×6

DN40×6

DN40×6

安全閥規格數量

DN40

DN40

DN50×2

DN50×2

DN50×2

DN50×2

煙囪規格m×m

o350×18

350×18

350×18


400×25


引風機型號規格

G6-41-11No4.5C4.0kw

G6-41-11No4.5C5.5kw

G6-41-11No5.4C11kw

Y6-41-11No7.1C22kw

鼓風機型號規格

G6-41-11No3A1.1kw

G6-41-11No3A1.1kw

G6-41-11No5.4A3kw

G6-41-11No6.4A5.5kw

給水泵型號規格

KQDP25-2S×16

KQDP25-2S×21

KQDP25-2S×18

KQDP25-2S×22

KQDP32-4S×20


裝機總?cè)萘?/span>kw

7.3

9.6

16.2

17

31.5



鍋爐系統圖
