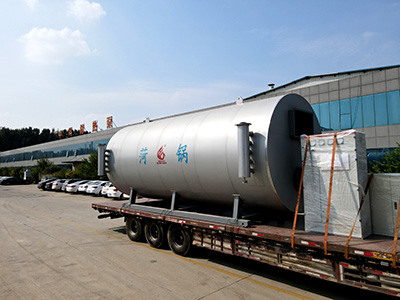

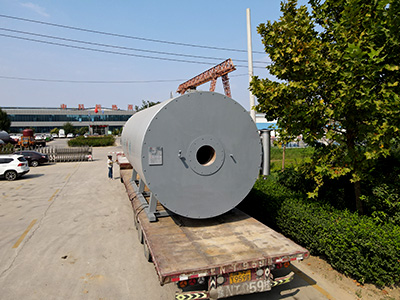

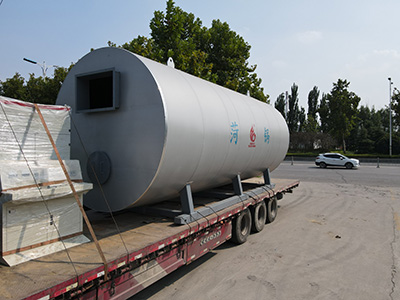

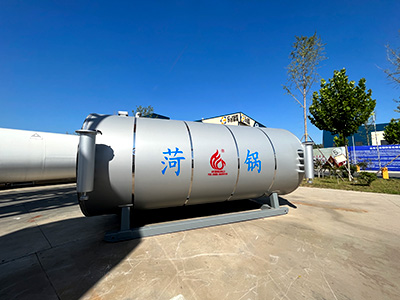

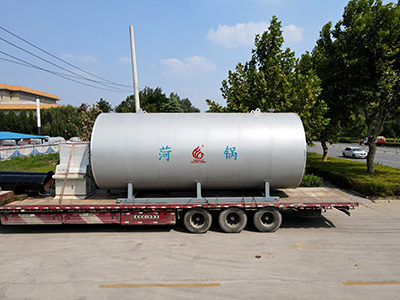

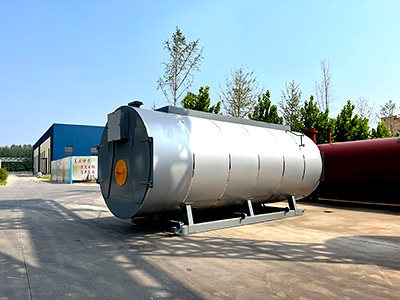

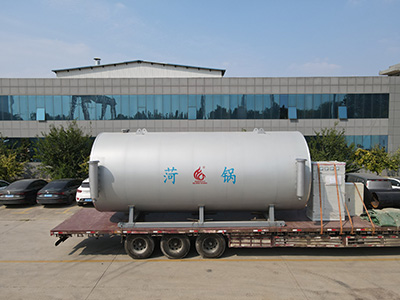

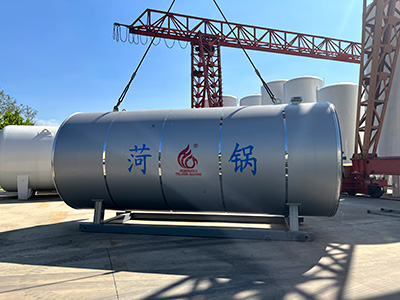

YYQW系列導熱油爐(有機熱載體爐)
360°XR展示

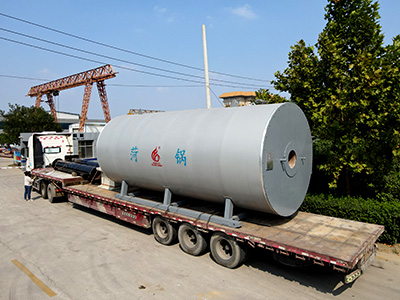

YYQW系列導熱油爐(有機熱載體爐)

燃料:煤、砂光粉等生物質燃料
壓力等級:≤2.5MPa
規格: YGL 0.69~1.4MW YLW 1.4~14MW
應用行業:石化、化學、塑料、橡膠、油脂、紡織、木材、涂裝、建筑、食品、空調、造紙、紙板等工業。

相關案例
  • 產品詳情



    聚焦綠色能源行業,為不同行業提供解決方案。


    產品簡介

    燃氣(燃油)導熱油鍋爐,是以燃氣、燃油或乙醇為燃料,以導熱油為導熱載體,可作為350℃以下各種環境下的高溫熱源,廣泛應用于各種需要進行高溫加熱或烘干的各行各業。本產品具有溫度高、壓力低、控溫精確、熱能利用率高的優點。本產品還可以選配蒸汽發生器,產生1.3MPa以下的飽和蒸汽供用戶使用。燃氣(燃油)導熱油鍋爐由我公司自行研發的新型YY(Q)W系列導熱油爐,是我公司根據多年的設計制造經驗,結合歐洲先進技術,吸收國內外同行先進的成功經驗,精心研制而成。

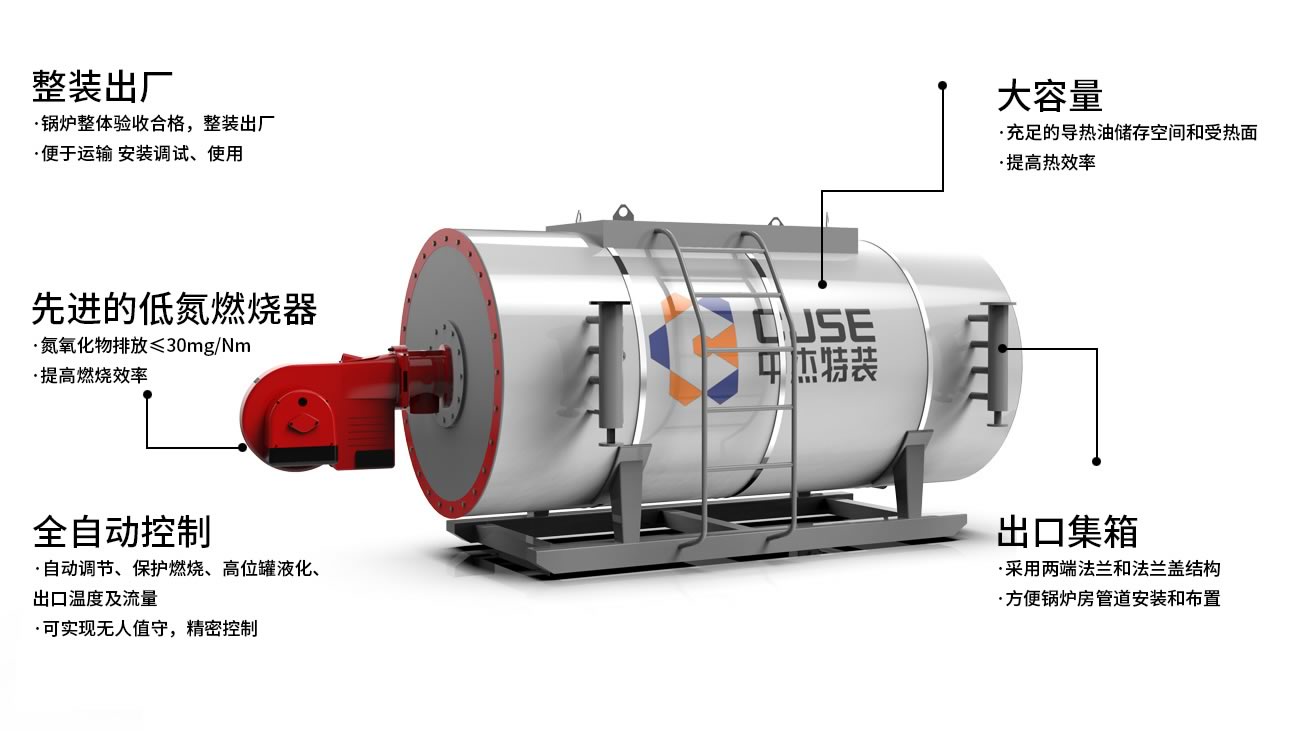

    產品特點

    產品的實用性、經濟性和安全性,系統具有以下性能和特點:

      ●為用戶提供穩定的高溫熱源,本公司產品均具有10%設計余量;

      ●系統具有高效率,低能耗經濟設計,使導熱油爐整體熱效率大于94%;

      ●具備不損傷熱載體的爐體構造,可以使熱媒的使用壽命大大延長;

      ●采用國內同行最先進的自控手段,可使導熱油總管出口溫度控制在±1℃;

      ●有完善的安全檢測裝置,防止導熱油爐危險運行狀態的出現;

    ●整體系統每臺設備維修、檢查簡便。



    工作原理

    YY(Q)W系列導熱油爐(有機熱載體爐)為快裝臥式強制循環燃油(氣)導熱油爐(有機熱載體爐)。本系列導熱油爐(有機熱載體爐)結構緊湊,受熱面由內、中、外(或內、外)密排的圓盤管構成,內層管為輻射受熱面。中、外盤管為對流受熱面。燃料在內盤管組成的燃燒室內燃燒放熱,經輻射受熱面吸收大部分熱量后,高溫煙氣進入對流受熱面進行換熱。換熱后的煙氣經爐本體出煙口排出,進入空氣預熱器,與空氣充分換熱,換熱后的煙氣再進入冷凝器,與水進行換熱,最后煙氣溫度降低至100℃以下,經煙囪排入大氣。


    內結構圖



    聚焦綠色能源行業,為不同行業提供解決方案。


    技術參數



    聚焦綠色能源行業,為不同行業提供解決方案。


    撬裝系列有機熱載體爐參數表








    供熱量10kcak/h


    30

    60

    80

    100

    120

    160

    額定功率MW


    0.35

    0.7

    0.95

    1.2

    1.4

    1.9

    額定工作壓力


    0.8

    0.8

    0.8

    0.8

    0.8

    0.8

    額定出口溫度MPa


    300C

    300°C

    300℃

    300°c

    300C

    300℃

    本體容油量


    0.237

    0.64

    0.7

    0.92

    1.07

    1.58

    循環流量m/h


    28.354

    56.7

    76.96

    97.2

    118.46

    153.9

    配管聯結直徑DN


    80

    100

    100

    125

    125

    150

    電控柜型號


    DK-350

    DK-700

    DK-950

    DK-1200

    DK-1400

    DK-1900

    裝機容量KW


    10

    20

    25

    30

    30

    45

    外形運輸尺寸

    長度mm

    6980

    7680

    8150

    8650

    9080

    9880


    寬度mm

    2650

    2850

    2950

    3050

    3050

    3100


    高度mm

    2650

    3050

    3660

    3660

    3660

    3680

    最大運輸重量T


    5

    8.26

    9.68

    10.94

    11.63

    13.42



    鍋爐系統圖



    聚焦綠色能源行業,為不同行業提供解決方案。
