DZL生物質系列蒸汽、熱水鍋爐
360°XR展示
DZL生物質系列蒸汽、熱水鍋爐

燃料:農作物秸稈、樹皮、木屑煤等生物質
壓力等級:≤2.5MPa
規格:蒸汽鍋爐:1~35T/h
熱水鍋爐:0.7~29MW
蒸汽鍋爐:廣泛應用于各種工業行業,比如紡織、化工、造紙、機械、食品、農產品加工工業等
熱水鍋爐:廣泛用于酒店、學校、賓館、小區等企事業單位的采暖、洗浴和生活熱水等

相關案例
  • 產品詳情



    產品簡介

    工作壓力:1 - 2.5 Mpa

    工作溫度:184-350度

    容量:4 - 35 t/h

    燃料:生物質成型顆粒、碎木片、玉米芯、木屑

    應用行業:供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院。


    性能特點

    各規格鍋爐熱效率均>82%,高于國家標準要求。

    簡化水循環回路后,減少了水循環流動阻力,提高了上升管內流速;對于熱水鍋爐在水循環流動阻力較大的左、右水冷壁加裝回水引射裝置。提高了水循環的可靠性,保證鍋爐安全、穩定運行。

    布置足夠的受熱面,使燃料燃燒放出的熱量能夠充分被受熱面吸收后傳遞給工作介質,排煙溫度低于160℃。

    合理布置前、后拱,提高爐膛溫度的同時,加強煙氣在高溫區的擾動,減少了化學不完全燃燒損失和飛灰損失。



    工作原理

    大塊爐排片或鱗片式爐排片,并保證有足夠的爐排有效面積,在提高爐排運行可靠性的同時,保證燃料充分燃燼。

    采用雙側進風,單獨風室,單獨調節,燃燒穩定,運行可靠。在爐膛出口設置煙塵慣性分離裝置,使鍋爐原始排塵濃度低于1800mg/Nm3,配合高效多管除塵器、布袋除塵器,鍋爐煙氣排放滿足國家一類地區要求。

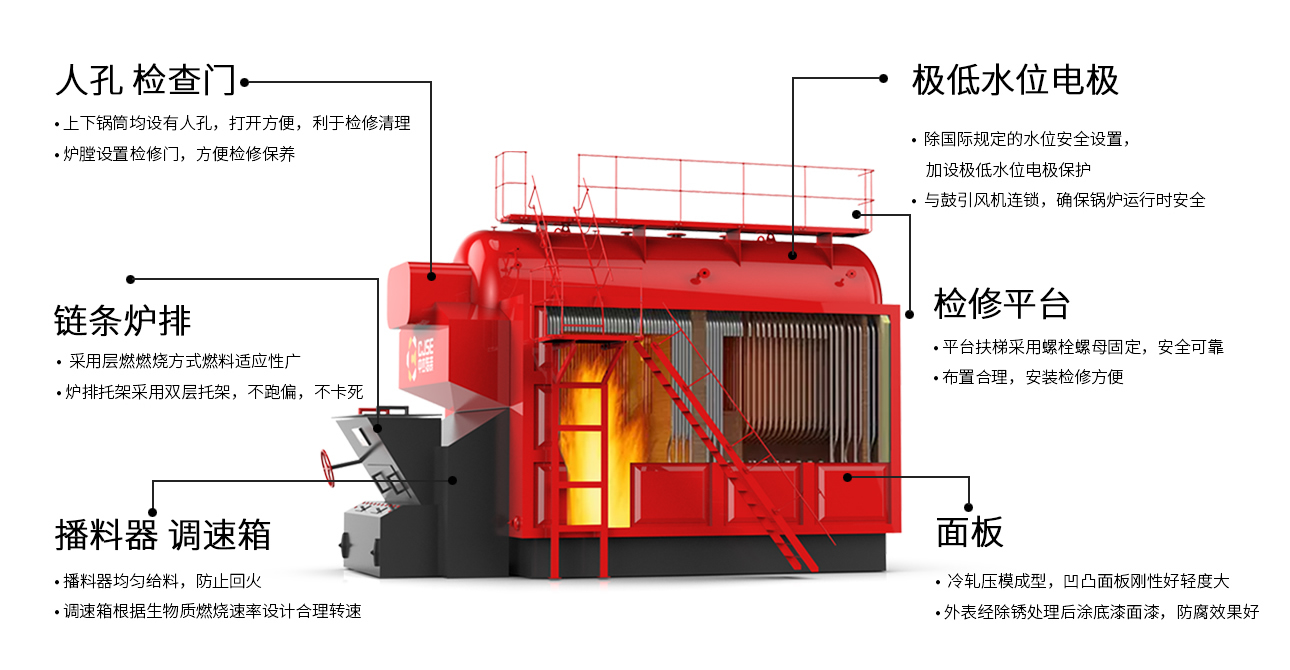

    內結構圖



    聚焦綠色能源行業,為不同行業提供解決方案。

    技術參數



    聚焦綠色能源行業,為不同行業提供解決方案。


    額定蒸發量t

    15

    15

    20

    20

    30

    30

    35

    35

    40

    40

    額定工作壓力MPa

    1.25

    1.6

    1.25

    1.6

    1.25

    1.6

    1.25

    1.6

    1.25

    1.6

    給水溫度

    105

    105

    105

    105

    105

    105

    105

    105

    105

    105

    額定蒸汽溫度

    193.4

    204

    193.4

    204

    193.4

    204

    193.4

    204

    193.4

    204

    輻射受熱面積㎡

    39.5

    39.5

    52.68

    52.68

    59.4

    59.4

    64.7

    64.7

    66.05

    64.7

    對流受熱面積㎡

    348.1

    348.1

    471.1

    471.7

    638.6

    638.6

    962.3

    962.3

    967.3

    962.3

    省煤器受熱面積㎡

    174.4+(175)

    174.4+(175)

    295+(210)

    295+(210)

    663.7

    663.7

    421.8

    421.8

    519.2

    421.8

    爐排有效面積㎡

    15.56

    15.56

    22.7

    22.7

    26.6

    26.6

    29.3

    29.3

    34.5

    29.3

    適用燃料

    SC

    SC

    SC

    SC

    SC

    SC

    SC

    SC

    SC

    SC

    排煙溫度

    125.9

    129.9

    122.1

    127

    122.1

    127

    124.2

    129

    123.2

    128

    設計熱效率%

    84.7

    84.4

    84.9

    84.5

    87.9

    87.4

    87.8

    87.3

    87.8

    87.3

    燃料消耗量kg/h

    2452

    2468

    3902

    3960

    5399

    5476

    6260

    6410

    7096

    7210

    最大運輸件重量t

    24/21

    24/21

    30

    30

    28.1

    30.1

    33.6

    35.2

    37.6

    38.6

    最大運輸尺寸m

    7.35×3.2×3.5
    8.5×3.1×2.6

    7.35×3.2×3.5
    8.5×3.1×2.6

    9.8×3.7

    x3.6

    9.8×3.7

    x3.6

    9.1×4.2

    ×3.5

    9.1×4.2

    x3.5

    8.56×2.55 x2.7

    8.56×2.55

    ×2.7

    8.56×2.6

    ×2.9

    8.56×2.6

    x2.9

    鍋爐安裝外形尺寸m

    10.5×6.0x7.8

    10.5×6.0×7.8

    10.7×6.5

    ×8.51

    10.7×6.5

    x8.51

    11.2×8.0

    ×9.3

    11.2×8.0

    x9.3

    13.2x8.90

    x9.6

    13.2×8.90

    x9.6

    14.2×9.4 x9.6

    14.2×9.4

    x9.6

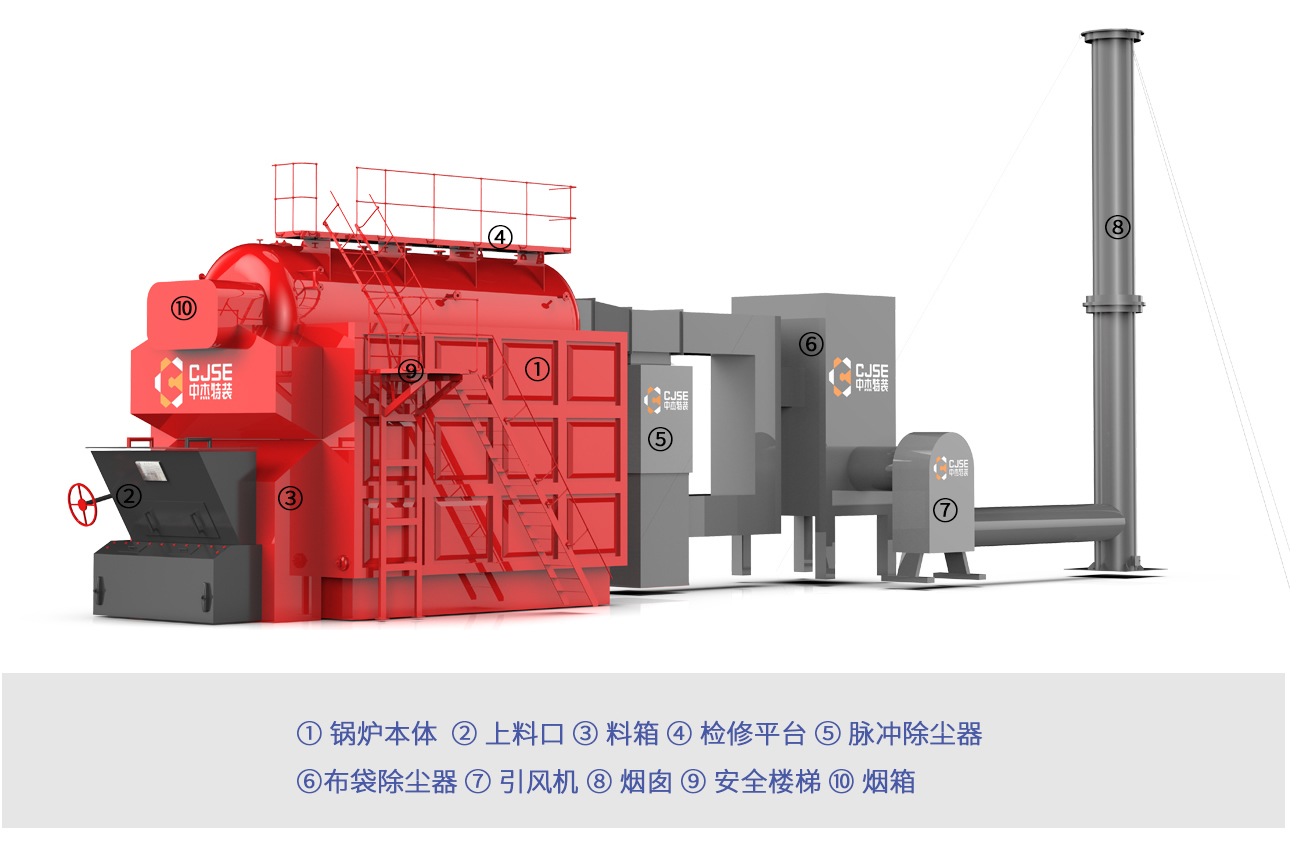

    運行系統圖



    聚焦綠色能源行業,為不同行業提供解決方案。
