SZS系列燃油/燃?xì)忮仩t
360°XR展示
SZS系列燃油/燃?xì)忮仩t

燃料:燃油燃?xì)?br/>壓力等級:≤2.5MPa
規格:蒸汽鍋爐:10~50T/h
熱水鍋爐:7~46MW
蒸汽鍋爐:廣泛應用于各種工業行業,比如紡織、化工、造紙、機械、食品、農產品加工工業等。
熱水鍋爐:廣泛用于酒店、學校、賓館、小區等企事業單位的采暖、洗浴和生活熱水等

相關案例
  • 產品詳情



    聚焦綠色能源行業,為不同行業提供解決方案。


    產品簡介

    采用D型布置,自然循環,雙鍋筒水管鍋爐,鍋筒縱向布置,全膜式水冷壁結構,微正壓燃燒。爐膛由膜式壁包覆而成,煙氣從爐膛出口進入上下鍋筒之間連接的對流管束,煙氣流過對流管束后,進入尾部受熱面——ND鋼制螺旋翅片節能器、冷凝器,最后經過煙道入煙囪排向大氣。



    性能特點

    1.   全膜式壁結構,本體不漏風,排煙熱損失小,熱效率高;

    2.   結構緊湊,安裝體積小,節省投資;

    3.  蒸汽鍋爐采用自然循環并采用較大的截面比,熱水鍋爐采用強制循環,水循環安全、可靠;

    4.   配備知名高效品牌燃燒器及輔機、附件,做到全自動運行;

    5.   給水泵采用連續電動調節,并且有高低水位報警連鎖保護功能;

    6.   爐膛設有檢查孔,為使用、維修提供了極大的方便,爐頂設有防爆門。



    工作原理

    鍋爐的排煙熱損失中,除了煙氣顯熱以外,水蒸氣還帶走了大量的汽化潛熱。如果通過降低排煙溫度,使煙氣中的水蒸氣全部或者部分地得到冷凝,并將冷凝過程釋放的潛熱回收利用,鍋爐的有效利用熱增加,將明顯提高鍋爐的熱效率。

    WNS型低氮冷凝式燃?xì)忮仩t針對煙氣中水蒸汽冷凝率與排煙溫度的關系、冷凝率與熱效率的關系以及冷凝水對不同鋼種腐蝕速率等關鍵技術因素,通過合理設計受熱面,降低排煙溫度,保證煙氣中水蒸汽達到設計要求的冷凝率,使鍋爐的熱效率大幅提高。

    由于采用大尺寸爐膛結構和煙氣再循環技術,對于燃?xì)忮仩t,完全可以實現超低氮排放, NOX排放≤30mg/Nm3。

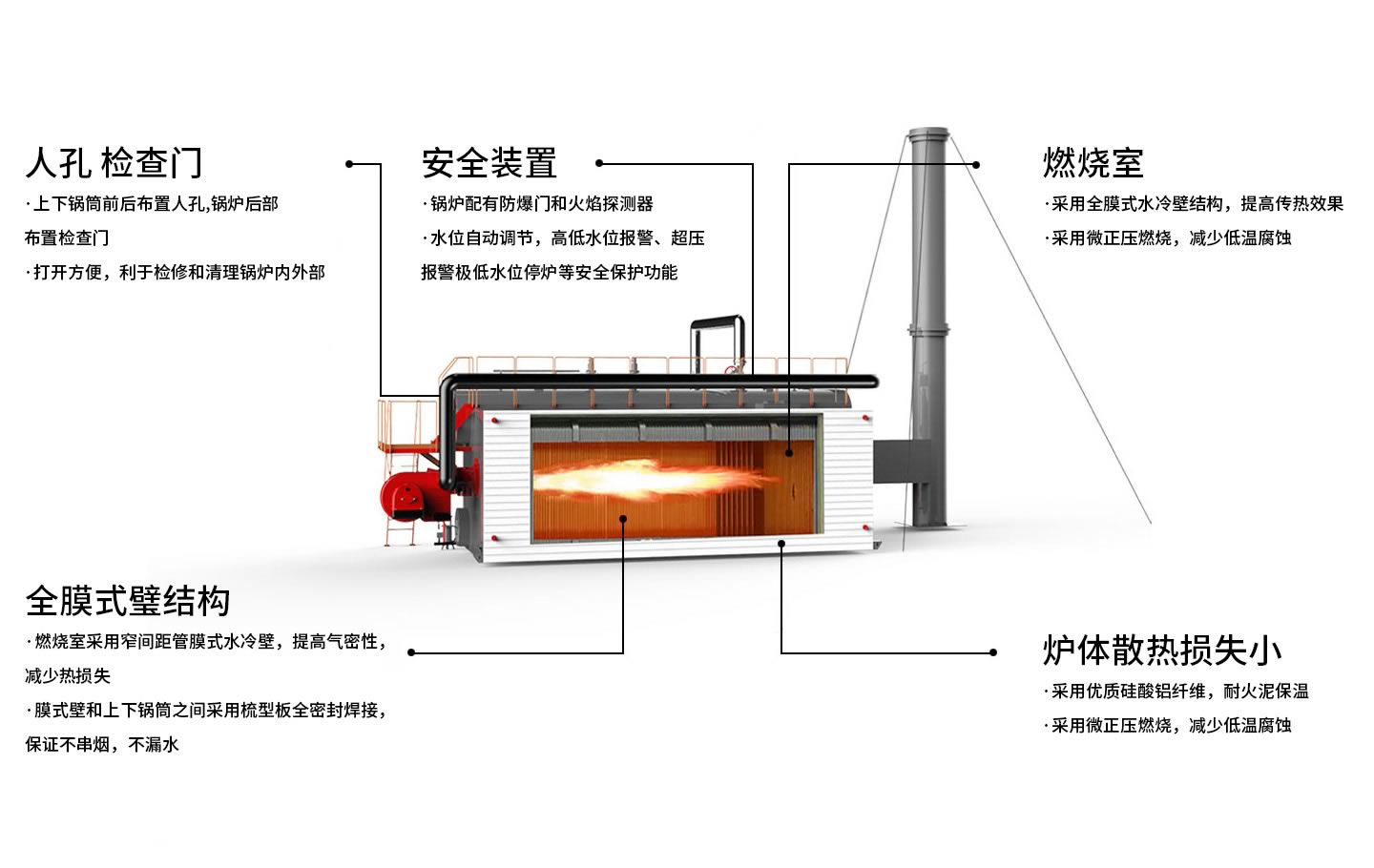

    內結構圖



    聚焦綠色能源行業,為不同行業提供解決方案。



    技術參數



    聚焦綠色能源行業,為不同行業提供解決方案。


    鍋爐型號/項目

    SZS10

    SZS15

    SZS20

    SZS25

    SZS30

    SZS35

    SZS40

    額定蒸發量

    t/h

    10

    15

    20

    25

    30

    35

    40

    額定蒸汽壓力

    MPa

    1.25/1.6

    1.25/1.6

    1.25/1.6

    1.25/1.6

    1.25/1.6

    1.25/1.6

    1.25/1.6

    額定蒸汽溫度

    194/204

    194/204

    194/204

    194/204

    194/204

    194/204

    194/204

    額定給水溫度

    20(104)

    20(104)

    104

    104

    104

    104

    104

    計算換熱面積

    m2

    357.7

    524

    702.5

    805.2

    905.2

    1052

    1208

    設計熱效率(油/氣)

    98.48/99.35

    98.4/99.3

    98.34/99.15

    98.1/99.48

    98.2/99.2

    98.6/99.4

    98.64/99.5

    鍋爐最大件運輸重量

    t

    30

    40

    46.3

    52

    55.7

    68

    76

    鍋爐水容量

    t

    10.1

    14.7

    16.9

    18.9

    21.6

    23.8

    27.7

    燃燒方式

    室燃

    燃燒調節方式

    全自動比例調節

    適用燃料

    天然氣、輕柴油、焦?fàn)t煤氣

    燃料耗量

    天然氣

    Nm3/h

    805

    1195

    1600.7

    1972

    2190

    3060

    3060


    輕柴油

    Kg/h

    663

    986

    1319.1

    1598

    1860

    2540

    2540

    使用電源


    380V/50Hz

    給水泵

    電功率

    KW

    15

    15

    18.5

    30

    37

    45

    45

    循環水泵

    電功率

    KW

    1.5

    1.5

    3

    3

    3

    4.5

    4.5

    風機

    電功率

    KW

    22

    30

    45

    75

    90

    110

    110

    最大件運輸尺寸

    mm

    7490×2790

    ×3516

    9120×3375

    ×3566

    10050×3330

    ×4066

    10200×3800

    ×4150

    10000×4030

    ×4230

    11000×4300

    ×4230

    12000×4300

    ×4530


    運行系統圖



    聚焦綠色能源行業,為不同行業提供解決方案。

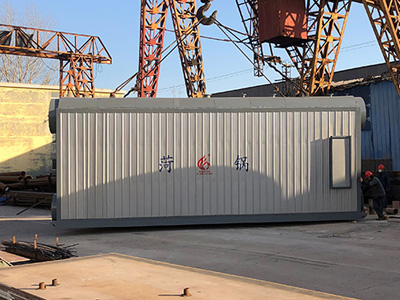

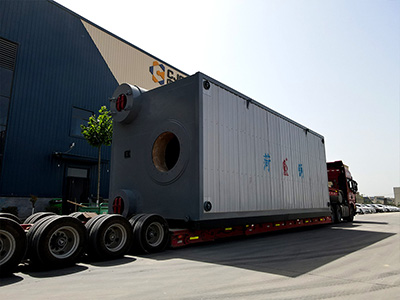

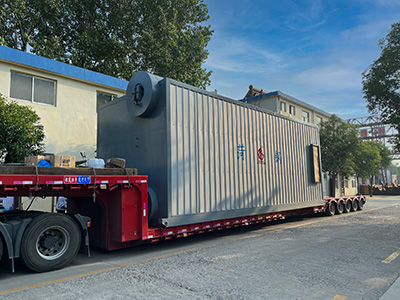

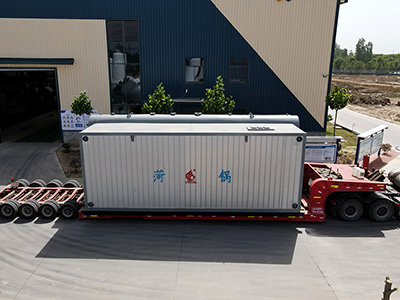

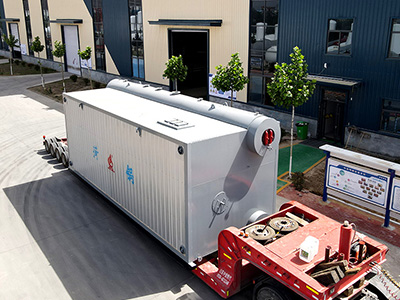

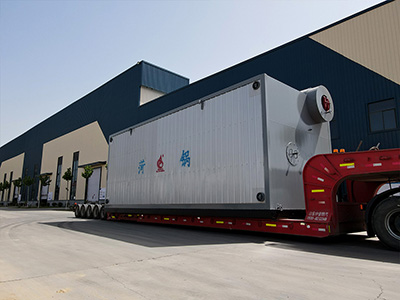

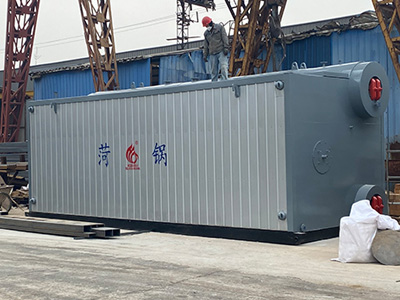

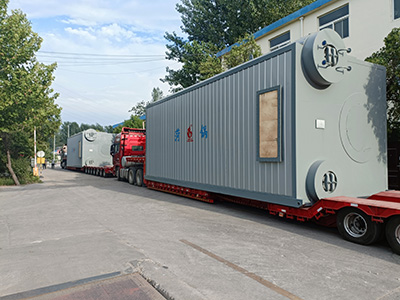

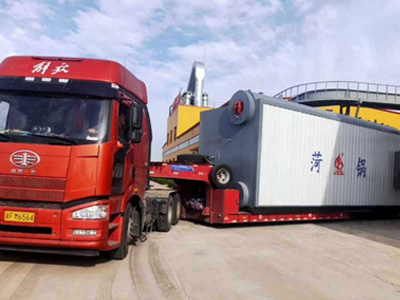

    發貨實拍
