燃料：燃油燃氣
壓力等級：≤2.5MPa
規格：蒸汽鍋爐：0.5～40T/h
熱水鍋爐：0.35～14MW
蒸汽鍋爐：廣泛應用于各種工業行業，比如紡織、化工、造紙、機械、食品、農產品加工工業等
熱水鍋爐：廣泛用于酒店、學校、賓館、小區等企事業單位的采暖、洗浴和生活熱

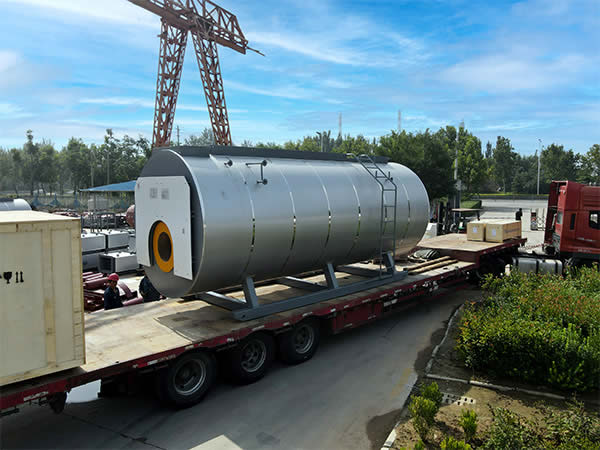

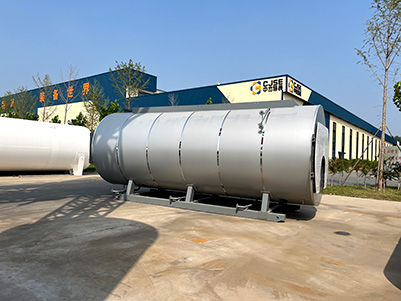

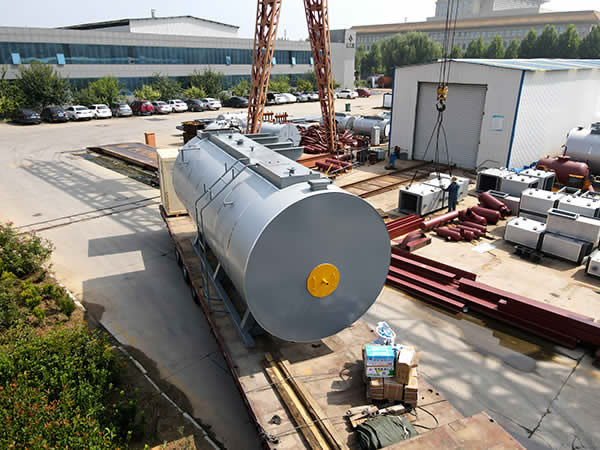

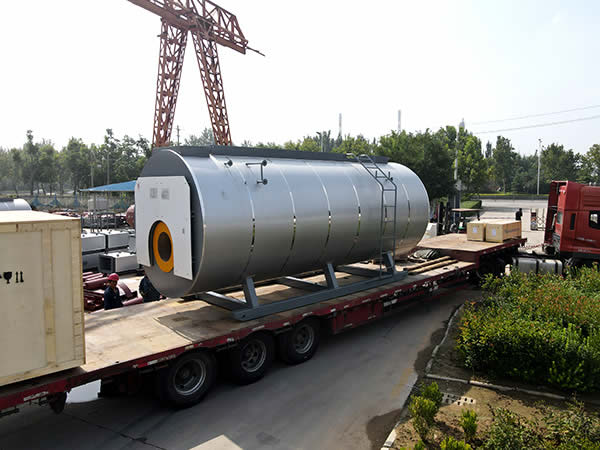

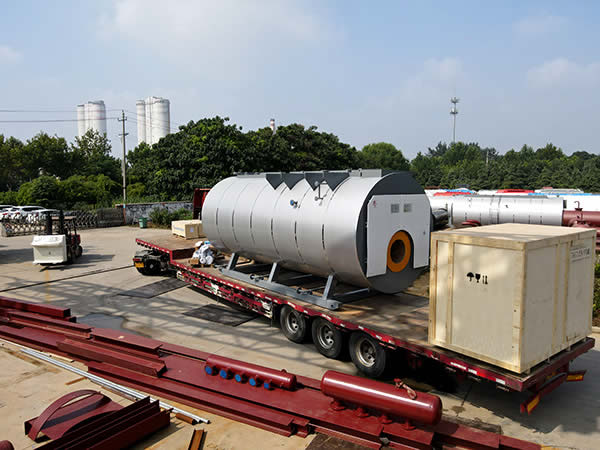

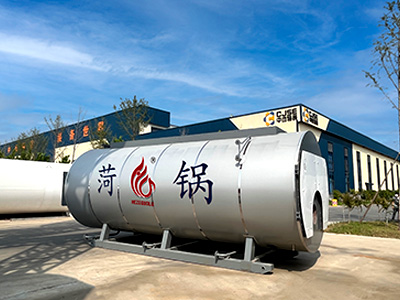

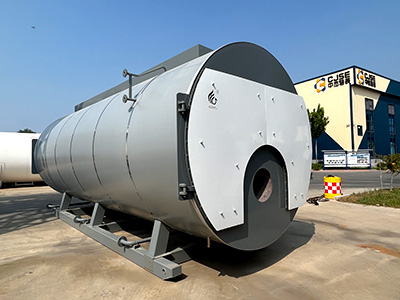

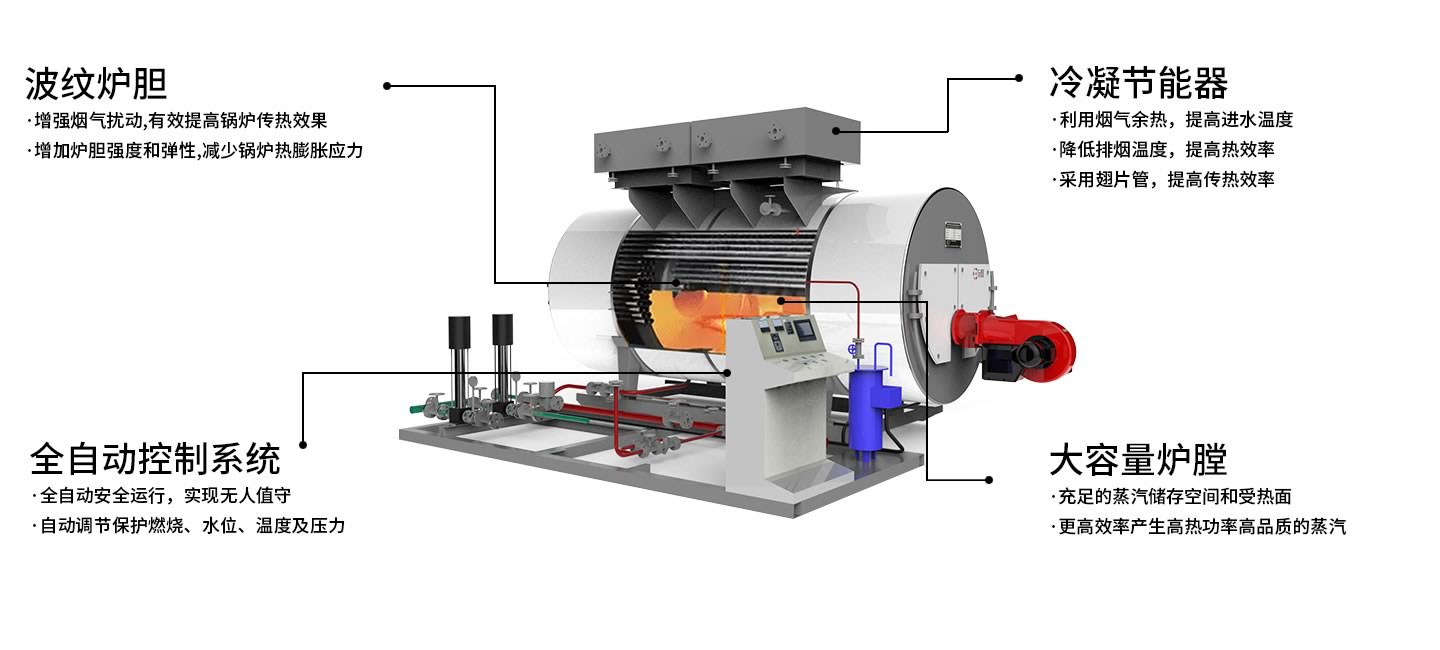

WNS系列低氮冷凝鍋爐是一種全自動、臥式內燃、低氮冷凝于一體的快裝燃油（氣）鍋爐。鍋爐本體采用濕背式兩回程結構：波形爐膽及回燃室為第一回程，螺紋煙管構成第二回程。節能器和冷凝器置于鍋爐頂部，于爐外構成煙氣的第三回程。
高效節能。節能器、冷凝器換熱面積大，煙氣中的水蒸汽冷凝率高，可充分吸收煙氣中水蒸汽冷凝釋放的熱量，熱效率可高達99%以上。采用螺紋煙管對流受熱面，有效提高鍋爐傳熱效率。
環保效果好。煙氣中有CO2、NOX、SO2等有害成分溶解于冷凝水，有效減少大氣污 染物的排放。同時采用大尺寸爐膛結構和煙氣再循環技術，對于燃氣鍋爐，完全可實現超低氮排放，NOX排放≤30mg/Nm3，完全符合日益嚴格的國家環保要求。
節能器、冷凝器的螺旋翅片管及殼體采用耐硫酸腐蝕的ND鋼材料，大大提高設備使用壽命。智能化燃燒控制和全自動安全連鎖保護系統的相結合，確保經濟、環保、安全運行。
鍋爐的排煙熱損失中，除了煙氣顯熱以外，水蒸氣還帶走了大量的汽化潛熱。如果通過降低排煙溫度，使煙氣中的水蒸氣全部或者部分地得到冷凝，并將冷凝過程釋放的潛熱回收利用，鍋爐的有效利用熱增加，將明顯提高鍋爐的熱效率。
WNS型低氮冷凝式燃氣鍋爐針對煙氣中水蒸汽冷凝率與排煙溫度的關系、冷凝率與熱效率的關系以及冷凝水對不同鋼種腐蝕速率等關鍵技術因素，通過合理設計受熱面，降低排煙溫度，保證煙氣中水蒸汽達到設計要求的冷凝率，使鍋爐的熱效率大幅提高。
| 額定蒸發量 | t/h | 0.5 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 |
| 額定蒸汽壓力 | MPa | (0.4)0.7 | (0.7)(1.0)1.25 | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | 1.25(1.6) | 1.25(1.6) |
| 額定蒸汽溫度 | ℃ | (151)170 | (170)(184)193 | (184)193(204) | (184)193(20) | (184)193(204) | (184)193(204) | (184)193(20) | (184)193(20) | 193 (204) | 193 (204) |
| 額定給水溫度 | ℃ | 20 | 20 | 20 | 20 | 20 | 20(105) | 20(105) | 20(105) | 20(105) | 20(105) |
| 計算換熱面積 | m2 | 21.5 | 37.2 | 99.6 | 135 | 200.4 | 265 | 357 | 409 | 582 | 762 |
| 設計熱效率(油/氣) | % | 93.34/93.7 | 95.39/96.01 | 98.47/99.7 | 98.1/99.5 | 98.23/99.9 | 97.6/98.48 | 98.64/99.59 | 98.3/99.27 | 98.45/99.9 | 98.2/99.4 |
| 鍋爐最大件運輸重量 | 3.4 | 4.6 | 8.5 | 10.5 | 13 | 20 | 22 | 25.5 | 38 | 51 | |
| 鍋爐水容量 | t | 1.48 | 2.5 | 5.6 | 5.8 | 8.5 | 11.8 | 14.2 | 15.2 | 24.3 | 35.9 |
| 燃燒方式 | 微正壓室燃 | ||||||||||
| 燃燒調節方式 | 全自動調節 | ||||||||||
| 適用燃料 | 輕柴油/天然氣 | ||||||||||
* 以上產品數據僅供參考，具體信息請參考實際產品和產品手冊。除非另有規定，本網站涉及的所有數據解釋權均歸山東中杰特種裝備股份有限公司所有。
原材料為采用業內龍頭公司定扎鋼板，確保原材料質量穩定可靠；有效減少了縱、環縫數量和封頭拼接焊縫，筒體僅需要切掉毛邊，無大塊廢料，提高了材料利用率并且保證了產品質量。
常規碳鋼埋弧焊絲焊劑采用美國林肯焊絲焊劑，確保焊接質量穩定可靠，外觀成型美觀；
油漆分為國內和進口漆兩種選擇，噴漆后外觀美觀，油漆耐候性好。
1、激光下料，下料精度高，誤差在0.05毫米以內，確保了焊接質量；換熱器折流板可直接激光切割。
2、厚度≤10㎜不銹鋼縱環焊縫采用等離子焊，單面焊雙面成型，減少了焊絲用量，比埋弧焊減少了碳弧氣刨工序，避免了滲碳，外觀成型美觀，熱輸入小，焊接質量好，射線檢測合格率在99%以上
3、氬弧自動焊機，焊接質量好且穩定，焊縫外觀成型美觀。
產品制造分為下料、封頭壓制、卷筒、縱縫環縫焊接、組焊、機加工、熱處理、水壓試驗、噴砂、噴漆等十幾個工序組，每個工序都配備專業人員，并且工序內再做二次分工，有效提高工作效率和產品質量。
